螺旋葉片與轉鼓之間形成一定的螺旋夾角，設備工作時，物料在螺旋葉片所產生的軸向力作用下沿軸線運動，所得簡化后螺旋葉片分析模型。

由于螺旋卸料沉降離心機的葉片的結構比較復雜，且受力與物料有關，采用傳統的建模方法求解較為困難。本論文通過取單位葉片的近似化模型，通過對單位葉片的受力分析，得出整體模型的應力變化和變形情況。

將螺旋葉片簡化為懸臂梁（圖上圖所示）。在橫截面A上的彎矩為：

此外又知在B點處界面上彎矩等于零。從而得出最大彎矩在截面A上，且

在已知葉片結構參數即葉片螺距、密度、質量、許用應力、極限拉伸強度、泊松比、切變模量、壓力大小等參數的情況下。通過以上參數得出相應簡化的螺旋葉片的Pro/E實體模型，如下圖所示：

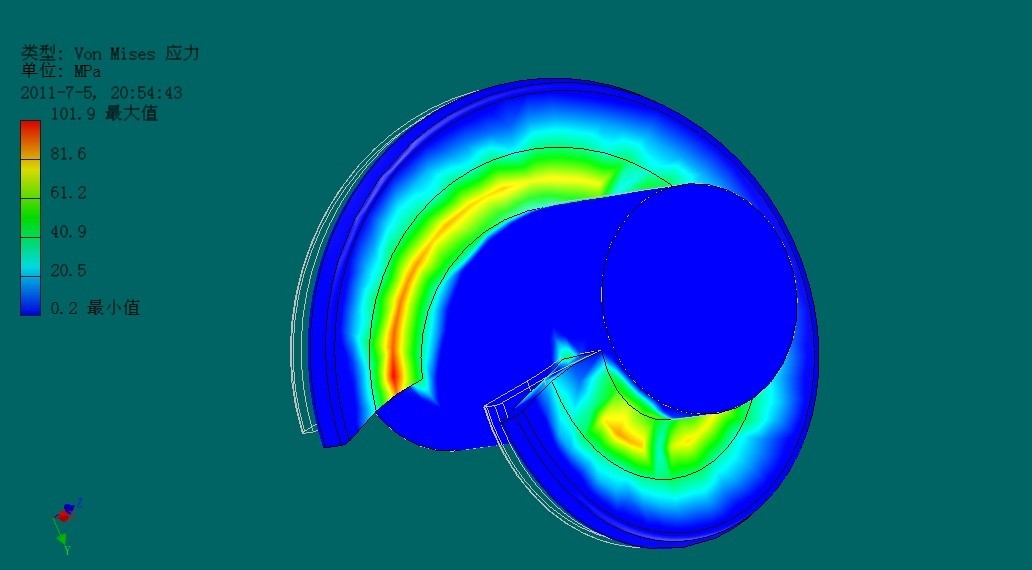

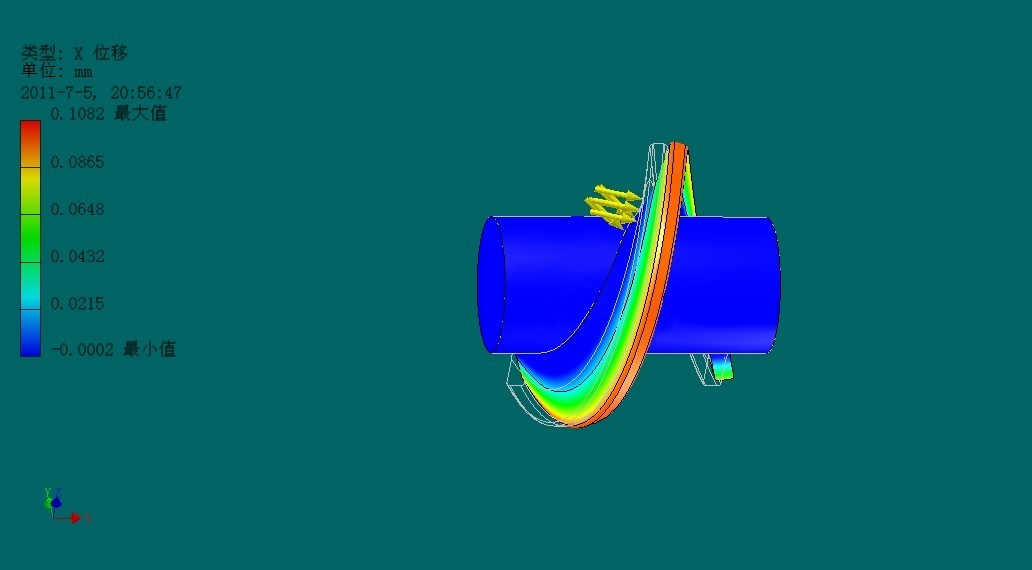

下面我們通過對螺旋葉片施加一定的載荷，來反映在工作狀態下螺旋葉片最大應力和變形發生的位置。下面我們從ANSYS有限元分析的結論圖中選定：Von Mises  應力（Von Mises 應力是基于剪切應變能的一種等效應力，其含義是單元體形狀比能達到一定的程度）和X方向上的位移這兩幅分析圖，既可以清楚反映葉片的根部應力值最大的問題，同時從位移圖中可以看出葉片外端部所受的位移變化之最大。

通過下面這兩幅圖我們就可以得出與我們力學分析得出的相同結論，以此我們得出了有限元仿真分析的結論，并有力的驗證上述分析結果的正確性。
