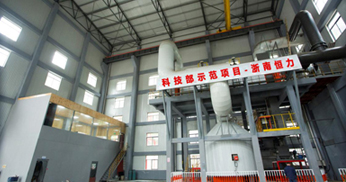

污泥干化-焚燒系統

1、脫水污泥由運泥車運至污泥接收倉；
2、脫水污泥被輸送至干化器，通過直接與熱煙氣接觸，在干化器內實現加熱和干化；經干化后的物料與一定比例的輔助燃料充分混合后進入立式清潔焚燒爐焚燒，干化后的尾氣經尾氣處理系統清潔凈化后，無煙潔凈排放；

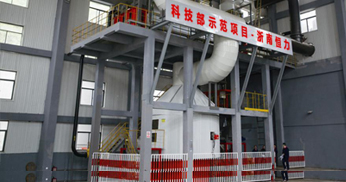

  污泥立式清潔焚燒系統

立式清潔焚燒爐是圓筒狀一段式固定型焚燒爐，在爐內安裝有攪拌裝置。在機器運轉中，攪拌裝置做水平旋轉運動的同時，有空氣從攪拌臂上的通氣孔中吹出。另外，在沿著爐壁切線方向，設置有回旋氣體吹進口，從而使爐內的燃燒火焰形成旋轉回流火焰狀。

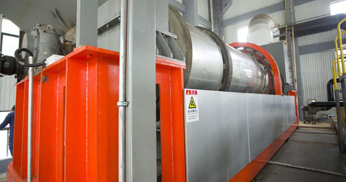

  污泥協同干化系統

1.脫水污泥由運泥車運至污泥接收倉；
2.脫水污泥被輸送至轉子干化器，通過直接與熱煙氣接觸，在干化器內實現加熱和干化；經干化后的物料進入干化污泥儲存
倉后外運再利用； 3.干化后的尾氣經尾氣處理系統清潔凈化后，達標排放；
4.熱風爐產生的煙氣（或生產廢熱煙氣）經調溫后進入轉子干化器，對污泥進行加熱干化。

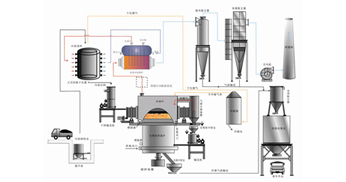

  污泥干化-熱解焚燒系統

污泥進入熱解爐進行熱解，熱解后生物炭進入生物炭焚燒爐提取可用熱量，混合氣進入熱解爐膛燃燒，從熱解爐引來的燃燒后熱煙氣進入余熱回收裝置，產生蒸汽迅速返回至間接干化器夾層，通過間接加熱對污泥進行干化，干化后蒸汽變?yōu)闊崴赜?，引風機抽出的煙氣經尾氣處理系統清潔凈化后，達標排放；

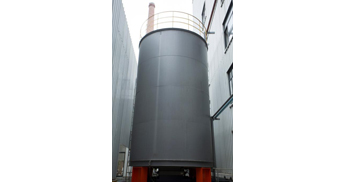

  污泥接收系統

污泥接收儲存系統:
含水率約80%的污泥進入接收倉暫存，從接收倉中由輸送泵送至污泥儲存?zhèn)}，再均勻定量地送入轉子干化器進行半干化處理。
污泥進料系統
污泥進料系統（從污泥接收倉入口到轉子干化器進料口止）：包括“污泥接收倉、污泥儲存?zhèn)}、污泥輸送裝置等”；市政污泥采用螺桿泵輸送，全封閉運行，現場清潔無污染，同時，泥倉內產生的臭氣引至焚燒爐焚燒，達到除臭效果。
