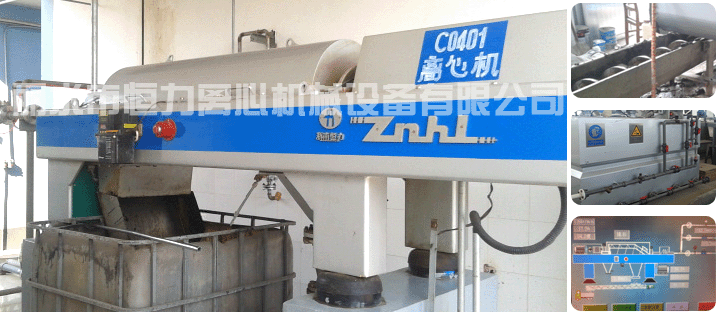

污泥離心脫水處理成套裝置(污泥濃縮脫水成套設備)是城市生活污水處理、自來水生產過程中的污泥處理、工農業污水處理工程中的重要設備。它具有污泥脫水、污泥濃縮脫水一體化處理功能。國際上一般采用全封閉連續運行的大長徑比臥式螺旋卸料沉降離心機(簡稱大長徑比臥螺機)作為污泥脫水的主機,它具有其它類型污泥脫水設備所不具有的優點:
1、 全封閉運行,現場清潔無污染;
2、 絮凝劑、清洗水用量少, 日常運行成本低廉;
3、設備布局緊湊,占地面積小,可明顯減少征地及基建投資。
本公司制造的污泥濃縮脫水一體機,其主機的長徑比大,轉速高,整個處理過程中對污泥的切割粉碎、進料、排泥、輸送,絮凝劑的投加以及對整個系統運行狀況的監控,均由PLC+液晶屏的控制系統來實施。對用戶而言,該裝置作為全自動化的成套操作單元,是一款理想的交鑰匙工程。

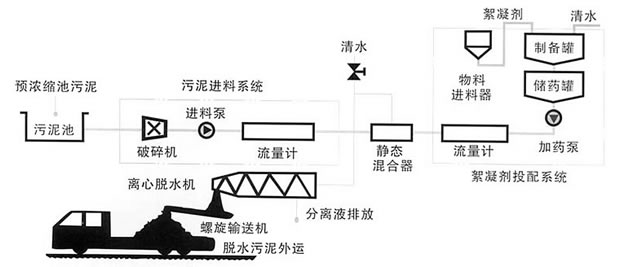

我公司制造的污泥脫水成套設備的工藝流程圖如下(主要由六大部分組成):
1、污泥進料系統:由污泥切割機、污泥進料泵、電磁流量計、閥門、管道等組成;
2、絮凝劑投配系統:由PT型干粉自動定量配投裝置、稀釋水裝置、加藥螺桿泵、閥門、管道等組成??蓪?shí)現全自動的投料、溶解、熟化、儲存、計量加藥等過程,整個過程無需人為操作,完全自動運行。
3、比重劑投配系統:JY型攪拌桶、電動隔膜泵、閥門、管道等組成。該系統為含油污泥(浮渣)脫水的配套設備。
4、污泥脫水主機(大長徑比臥螺離心機):臥式的:LW-250A、LW-350A、LW-430A、LW-450A、LW-500A、LW-530A、LW-650A、LW720A、LW820A和立式:LW-350L、LW-430L、LW-530L等規格。
5、脫水污泥輸送系統(無軸螺旋輸送器):WLS系列無軸螺旋的設計能有效地防止泥餅的堵塞和纏繞,被廣泛應用于污泥離心脫水處理后污泥的輸送。
6、電控系統(PLC+液晶屏全自動控制,動態畫面顯示):由臥螺主機、進料泵、加藥泵、稀釋水泵、PLC控制及相關電氣元件控制箱及液晶觸摸屏組成。
結構特點:
1、轉鼓等主要零部件采用耐蝕不銹鋼制造;
2、輸料螺旋采用特殊防磨措施,可噴焊硬質合金保護層或鑲裝硬質合金耐片;
3、大長徑比、高轉速。具有多種角度的轉鼓錐部結構;
4、可選用重負載、大傳動比的擺線針輪、行星齒輪或液壓差速器;
5、差轉速及扭矩可隨物料濃度、流量變化自動調節的微機控制系統;
6、帶BD板的臥式螺旋沉降離心機,可對各種不同比例的初沉、活性污泥進行濃縮、脫水以及難分離的物料的分離。
-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

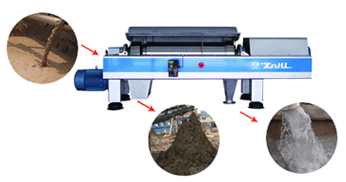

臥式螺旋卸料沉降離心機:
臥式螺旋卸料沉降離心機(簡稱臥螺離心機)是利用離心沉降原理分離懸浮液的設備。對固相顆粒當量直徑=3um、重量濃度比:10%或體積濃度比=70%、液固比重差:0.05g/cm3的各種懸浮液均適合采用該類離心機進行液固分離或顆粒分級。
本公司生產的臥螺離心機有LW-250、LW-350、LW-430、LW-450、LW-500、LW-550等六大系列十一種規格,在轉子結構上分為并流、逆流、復合螺旋、雙向擠壓等形式,在用途上則有濃縮、脫水、分級、濃縮脫水一體等機型,因此可廣泛適用于化工、輕工、制藥、食品、環保等行業。
本公司還能按用戶的特殊需要,承接設備選型和設計制造。 歡迎用戶攜帶物料來本公司進行小樣和中試試驗。 詳細請進>>
-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

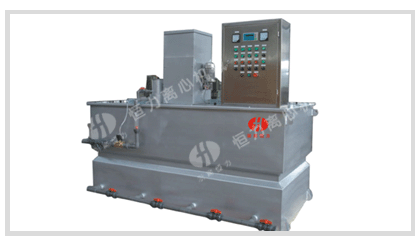

自動加藥系統裝置:
待處理的物料由進料泵提升進入進料系統,物料沒有進入臥式螺旋卸料沉降離心機之前,加藥系統的絮凝劑在儲粉罐經計量喂料器進入制備罐配制0.1-0.3%的溶液,攪拌充分溶解后,進入第二個緩存罐。經緩沖罐慢速攪拌增加高分子鏈條,進入第三個使用罐,據工藝需要流量由變頻加藥螺桿泵經過流量計與待處理污泥混合,絮凝后進入離心機分離,以達到最佳的物料量進料量和加藥量。 詳細請進>>
-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

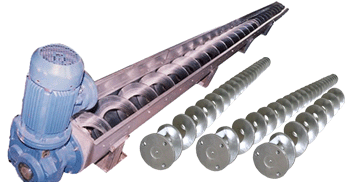

WLS型無軸螺旋輸送機:
WLS型無軸螺旋輸送機主要適用于污水處理廠輸送格柵柵渣、污泥脫水機的泥餅等。 詳細請進>>
-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
PLC電氣控制系統:
(1) 該控制系統具有手動控制及自動控制兩種工況:在手動控制狀態,在運行過程中可作各種系統參數的調整及設定;在自動控制狀態,系統的參數設定調整后,進料泵的流量及加藥量由污泥池中的濃度計控制,加藥量及稀釋水量根據離心機的分離液濁度進行模糊控制,該控制系統是一種智能型的自動控制過程;
(2) 具有自動連續測量離心機的轉鼓轉速和差轉速;
(3) 具有系統各種運行參數的狀態監測、故障報警、數據顯示及打印報表;
(4) 具有通過濃度檢測自動節進泥量,使離心機始終處于最佳工作狀態;
(5) 具有系統工作狀態、報警信號,各種運行參數和歷史記錄傳送至上位機;
(6) 電流、電壓、流量、主機轉速、差速、推料扭矩、運行累計時間、溫度等參數狀態監測及顯示;
(7) 具有各操作單元的動態畫面顯示和參數設定;
(8) 通過上位機的網絡版組態軟件,可以實現遠程故障診斷功能;運行狀態動畫顯示;實時數據報表;歷史數據查尋;
(9) 整個控制系統由PLC+液晶觸摸屏實行全自動控制,使系統處于運行中的智能型全自動操作,是一個非常理想的交鑰匙工程。 詳細請進>>
